隔膜壓力表適用于測量具腐蝕性、高粘度、易結晶、易凝固，溫度較高的液體、氣體或顆粒狀固體介質的壓力以及必須避免測量介質直接進入隔膜壓力表和防止沉淀物積累且易清洗的場合。隔膜壓力表主要用于石油、化工、化纖、染化、制藥、制堿食品等工業部門。
技術指標
1：精度等級1.6/2.5級
2：測量范圍（Mpa）-0.1~60(特殊規格請在訂貨時注明)
3：隔膜材料316L、HC、鉭...
4：內部填充工作液
（1）硅油
（2）根據客戶需求填充
5：工作條件
（1）溫度環境溫度- 20~+450℃等
（2）工作壓力靜負荷：用至測量上限值的3/4交變負荷：用至測量上限值的2/3短時壓力：用至測量上限值
6：連接尺寸
（1）螺紋連接：M20*1.5(G3/8″ G1/2″) 等
(2) 法蘭連接A：機械工業部標準JB81-5 《平焊鋼法蘭》
B:化學工業部標準《耐酸平焊鋼法蘭》
C:本公司法蘭標準
D:根據用戶需求定制
7:儀表外徑φ60mm φ100mm φ150mm
隔膜壓力表結構：

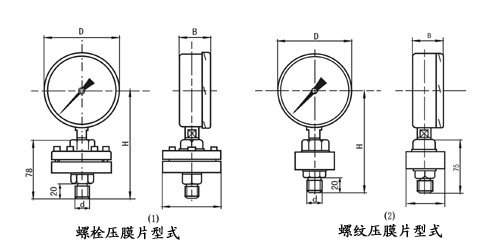

隔膜壓力表外形尺寸
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |  |  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
□HG20592～20614－97標準（本廠常用法蘭標準）
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
規格示意：
| □ | □ | - | □ |
YM 隔膜式壓力表 YMN 隔膜式耐振壓力表 | L 螺紋連接 F 法蘭連接 | - | 100 — 壓力表直徑為 100 毫米 150 —壓力表直徑為 150 毫米 |
例：YMNF-100 0～1MPa壓力表直徑為100毫米,測壓范圍為0～1MPa耐振法蘭連接的隔膜式壓力表.
技術參數：
產品型號 | YML-100 | YNML-100 | YMF-100 | YNMF-100 | |
公稱直徑 | 螺紋連接 | 發蘭連接 | |||
測量范圍 (Mpa) | 0 ～ 0.1; 0 ～ 0.16; 0 ～ 0.25; 0 ～ 0.4; 0 ～ 0.6; | ||||
使用環境條件 | 溫度 -40 ～ 70 . C; 相對濕度 ≤85% | ||||
耐振等級 | V . H . 3 | V . H . 4 | V . H . 3 | V . H . 4 | |
隔離表頭 | 公稱直徑 | Φ100; Φ150 | |||
類 別 | 一 般 | 耐 振 | 一 般 | 耐 振 | |
精度等級 | 1.5; 2.5 | ||||
隔離裝置 | 法蘭材料 | 1Cr18Ni9Ti | |||
膜片材料 | 不銹鋼、哈氏合金、等 | ||||
填充工作液 | 甲基硅油、甘油等 | ||||
隔膜壓力表選型標示：
□－－－選配壓力表型號
□－－－隔膜膈離器型式
L－螺紋式（≤60MPa)
F－法蘭式(≤25MPa)
F10－工字形法蘭式(≤4MPa)
C－夾子式(0.1～2.5MPa)
N－螺母式(0.1～2.5MPa)
Z－螺栓式（1～25MPa)
H－均質機用(10～60MPa)
□－－－連接的代號
0）直接（被測介質溫度＜80℃）
1）角形（被測介質溫度＜150℃）
2）硬管（被測介質溫度＜200℃）
3）軟管（1米.2米.4米.6米）
4）散熱器（被測介質溫度＜200℃）
5）阻尼器
□－－－膜片材料
316.316L,哈氏合金，蒙抗爾合金、鉭片、氟塑料
□－－－測量范圍
□－－－法蘭標準代號
□ML螺紋式隔離器型式
